| 【产品详细信息】 | |||

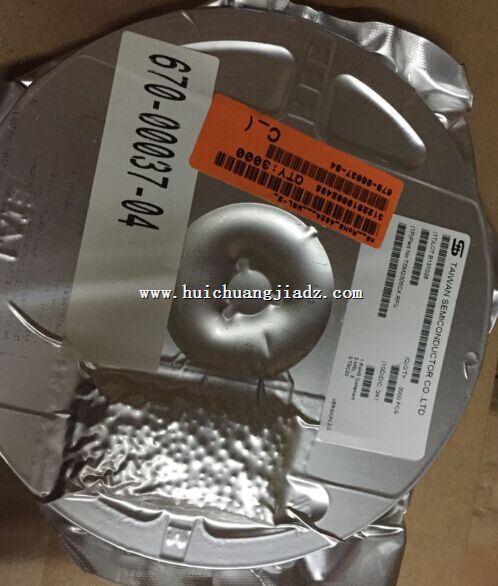

| 产品名称： | TSM2305CXRFG | 产品型号： | TSM2305CXRFG |
| 产品类别： | 集成电路- | 产品规格： | SOT23 |
| 产品品牌： | TSC | 生产厂家： | 台湾 |
| 产品说明： |
SM2305CXRFG 原装台湾半导体 SOT-23 PNPN型Mos管 -20V -3.2A 1.25W Type P-Channel Configuration Single Package SOT-23 VDS (V) -20 VGS ±(V) 8 ID Max. (A) -3.2 RDS(ON) @ 4.5V Max. (mΩ) 55 RDS(ON) @ 4.5V Typ. (mΩ) 44 RDS(ON) @ 2.5V Max. (mΩ) 80 RDS(ON) @ 2.5V Typ. (mΩ) 65 RDS(ON) @ 1.8V Max. (mΩ) 130 RDS(ON) @ 1.8V Typ. (mΩ) 90 Qg (nC) @ 4.5V 10 Qgd (nC) 4 Qgs (nC) 0.7 Ciss (pF) 990 Coss (pF) 125 Crss (pF) 100 MSL 3 Status Active VGS(th) Max. (V) -1 VGS(th) Min. (V) -0.45 |
||
